Qu'est-ce qu'une installation en cascade de pompes à chaleur ?

Une installation en cascade consiste à piloter entre 2 et 5 pompes à chaleur identiques de manière coordonnée pour répondre à des besoins de puissance importants. Le système utilise un kit Maître central qui communique avec chaque PAC via des kits Passerelle pour optimiser le fonctionnement de l'ensemble.

Pourquoi utiliser une installation en cascade ?

• Lorsque les besoins en puissance dépassent 17 kW
• Pour bénéficier d'une meilleure modulation de puissance adaptée aux variations des besoins
• Pour optimiser les performances énergétiques selon les conditions climatiques
• Pour répartir l'usure sur plusieurs équipements et prolonger la durée de vie de l’ensemble du système

Où utiliser une installation en cascade ?

• Grands logements en rénovation nécessitant une puissance supérieure à 17 kW
• Petits bâtiments tertiaires avec des besoins importants en chauffage
• Maisons de grande superficie avec des déperditions thermiques élevées
• Bâtiments anciens mal isolés nécessitant une puissance de chauffage conséquente
• Bâtiments historiques où les contraintes d'isolation sont limitées

Déperditions variables

• Rénovation étapes par étapes avec possibilité d'ajouter des pompes à chaleur progressivement
• Pour bénéficier d'une meilleure modulation de puissance adaptée aux variations des besoins

Avec quels produits est-il possible de mettre en place une installation en cascade ?

• Les pompes à chaleur Aérolia 2 simple service
  • Jusqu’à 70kW en nominal
  • Jusqu’à 51kW à -7 / 55°C
• Les pompes à chaleur Auréa compact
  • Jusqu’à 55kW en nominal
  • Jusqu’à 42kW à -7 / 55°C

Comment fonctionne une installation de pompe à chaleur en cascade ?

Principe de fonctionnement

• Les pompes à chaleur sont installées hydrauliquement en parallèle et une bouteille de découplage hydraulique assure l'équilibrage des débits et des températures d’eau.

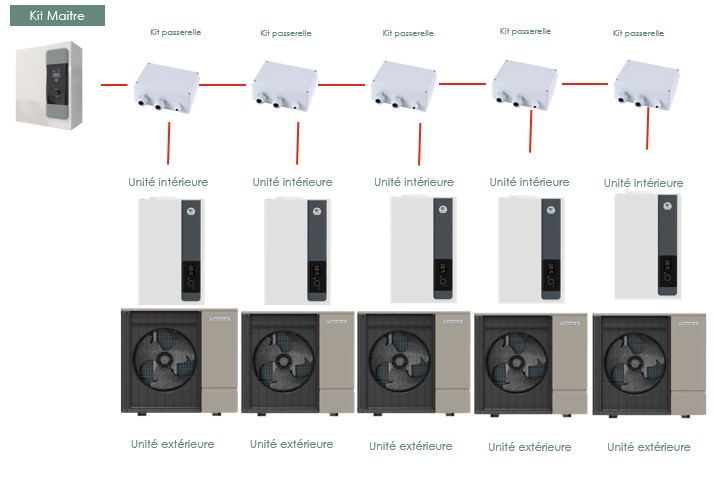

• Un kit maître est installé pour l’ensemble de la cascade et un kit passerelle est installé sur chaque pompe à chaleur.

Logique de régulation

Démarrage optimisé des pompes à chaleur

Le système démarre prioritairement la PAC qui a fonctionné le moins longtemps afin d’uniformiser l’usure de toutes les pompes à chaleur.

Adaptation à la demande de puissance

• Le système active uniquement le nombre de PAC nécessaire pour satisfaire les besoins
• Lorsque la puissance demandée augmente, les PAC supplémentaires sont activées
• Lorsque la puissance est excédentaire, les PAC les plus anciennes en fonctionnement sont arrêtées

Communication entre les composants

1. L'utilisateur interagit uniquement avec le kit maître via l'application Cozytouch ou le thermostat d’ambiance de chaque zone
2. Le kit maître transmet les consignes aux kits passerelle
3. Les kits passerelle traduisent ces informations pour chaque PAC

Multizone

Le système peut gérer jusqu'à 3 zones de chauffage et un réseau d’eau chaude sanitaire.

Chaque zone peut avoir sa propre régulation

Conclusion

L'installation en cascade répond précisément aux besoins des bâtiments gourmands en énergie. Cette solution, qui relie plusieurs pompes à chaleur pour en faire un ensemble cohérent, s'impose naturellement quand la puissance requise dépasse celle qu'une seule machine peut offrir.

Qu'il s'agisse de rénover une grande demeure, d'équiper un petit tertiaire ou de chauffer un bâtiment ancien aux contraintes particulières, la cascade apporte cette souplesse technique indispensable. Elle ne se contente pas de cumuler des puissances, elle optimise leur utilisation, et prolonge la durée de vie des équipements.

Le vrai atout de ce système tient dans sa capacité d'adaptation : puissance modulable selon les saisons ou utilisation des locaux, répartition intelligente de la charge, possibilité d'évolution progressive. Pour les projets exigeants qui se situent entre le simple résidentiel et le grand tertiaire, la cascade constitue cette solution intermédiaire, à la fois robuste et sur-mesure, qui complète l’offre Thermor.
